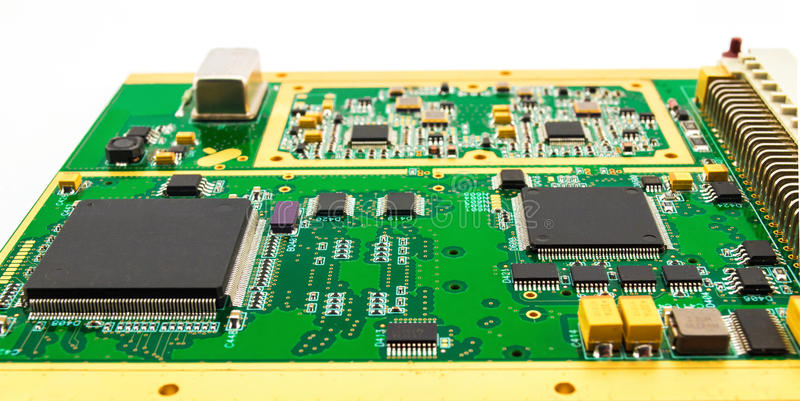

何為pcb設計？這是一種通過電路原理圖作為媒介實現電路設計者所需求多項功能的產品設計。

　　pcb設計不是易事，需要考慮到方方面面，既要綜合考慮外部連接的各種布局，還要評估內部電子元件的優化布局。其中的元素包括有弱電保護問題還有熱耗散因素等。優秀的pcb設計可以將生產成本技術降低，言簡意賅的pcb設計更是滿足手工操作需求，而復雜的pcb設計無疑要借助CAD制圖來實現。

　　那么，pcb設計途中會經常遇到各種各樣的難題，下面就針對一些難題進行答疑：

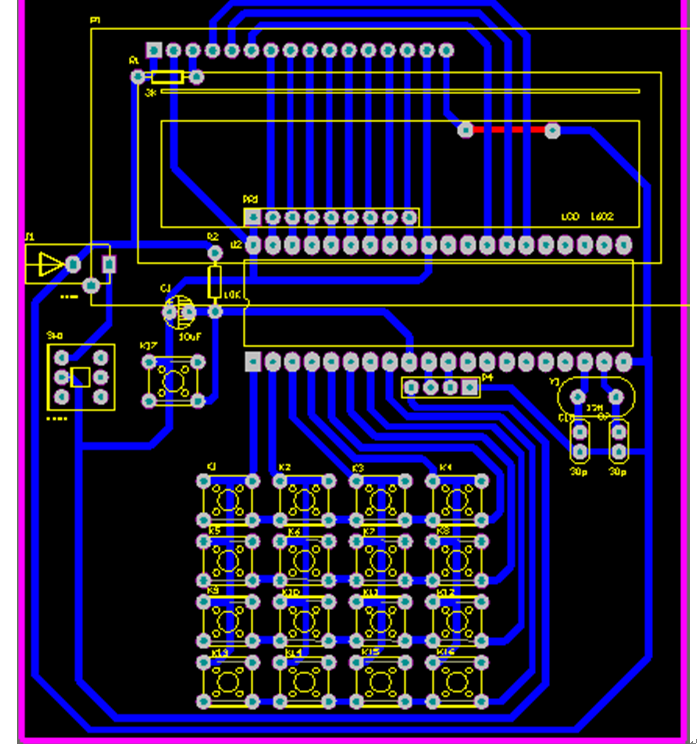

　　一是圖形層的濫用。

　　在一些圖形層上進行濫用，毫無疑問是一種耗材的浪費。舉例說明下，本來是五層板設計，但卻被設計成了六層，連接線的增多是不是對材料造成了耗費。pcb設計絲毫不可以馬虎，更加不能圖方便、圖省事；可如果因為連接線的遺漏，必然會造成斷路；如果是因為連接線標注的問題導致短路時，問題將更加嚴重，所以在pcb設計的過程中必須要做到頭腦思緒清楚，以保證圖形層的完整。

　　二是大面積的網絡，間距預留過分小。

　　要知道pcb設計是需要依托學術技術的，一旦組成大面積網格線同線間的邊緣過分小時，這里的小是指小于0.3毫米，必然導致在后期印制制造的過程中，圖轉工序在顯示完影后事產生過多的碎膜附于板子上面，這樣的現象會導致什么問題呢？即是造成斷線。

　　三是表面貼裝器件焊盤過分短。

　　在通斷測試的途中，在表面貼裝器件的設計過程中，兩腳之間間距過分小，而且器件的排布過分密時，一旦測試針安裝位置有交錯時，雖然不會影響整體的器件安裝，卻也會導致測試針無法錯開位置。

　　四是pcb設計途中塊填充過多，或采用極線的線填充。

　　倘若pcb設計設計途中采用這種方法，容易造成光繪數據的丟失現象，也將導致光數據的不全面性，同樣還會導致數據處理的難度，增加后面操作的繁瑣性和冗余性。

　　五是pcb設計用填充畫焊盤。

　　怎么說呢？pcb設計的目的是為了后期的生產加工，雖然填充塊畫焊盤在設計的途中可以通過DRC的檢查，但是被投入到生產中卻是不行的，因為這樣的焊般不可以直接生成阻焊數據，必然也就會導致器件焊裝的困難重重。

　　六是pcb設計途中字符放置的不合理性。

　　千萬不要覺得這是個可以忽視的問題，殊不知一葉瞥目帶來的危害性。pcb設計途中，一旦字符設計的太小時，就會導致絲網印刷的困難，但是，如果字符被放置的過分大時，就會導致它們間的相互重疊性，就更加無法區分。

　　pcb設計途中遇到的難題答疑？其時可能出現的問題有很多，而上述的五點只是小編整理的一小部分，如果還有更多的疑惑就請繼續關注我們，我們會定期為你提供pcb設計的相關知識點。
